工程案例
摘要：隨著國家電網改革政策的逐步推進和落實，AcrelCloud-1000變電所運維云平臺運用互聯網和大數據技術，為企業提供變電所運維云平臺。該平臺基于WEB開發，使用云平臺，手機APP作為配電管理人員的管控工具，實時全方位的監視企業配電系統的運行狀態和電量數據。平臺提供用戶概況、電力數據監測、電能質量分析、用電分析、日/月/年用能數據報表、異常事件報警和記錄、運行環境監測、運維派單等功能，并支持多平臺、多終端數據訪問。
關鍵詞：AcrelCloud-1000；變電所 ;運維云平臺;APP;白敬宇制藥
0引言
傳統運維人力投入大，運維效率低、響應慢、比較被動，當配電回路出現故障很久之后才通過電話或其他方式反饋到運維管理人員這里，最終為時已晚。因此防患于未然更是尤為迫切，掌控各個配電室的整體運行情況特別重要，不止是電參量的監測，更要對配電室的整體運行環境進行實時的監測，一旦運行環境異常，及時提醒維護人員，在有故障隱患的時候就能及時排查處理，將用電隱患扼殺在萌芽狀態。
安科瑞電氣股份有限公司AcrelCloud-1000變電所運維云平臺正是基于這樣的背景而研發，實時監控各變配電室內的電參量、非電參量（如視頻、煙感、水浸、門磁、環境溫濕度等），在發生遙信變位、遙測越限時及時檢測到并手機APP或者短信報警給值班人員，可以快速響應安排維護人員到現場進行處理。
1設計依據
本平臺遵循以下標準開發：
DL/T 5430-2009 《無人值班變電站遠方監控中心設計技術規程》
GB/T 2887-2011 《計算機場地通用規范》
Q/GDW 231-2008 《無人值守變電站及監控 中心技術導則》
GB/T 32893-2016 10kV及以上電力用戶變電站運行管理規范
Q/GDW11 浙江省電力公司企業標準 變電站運維管理規范
GB/T 13462-2008電力變壓器經濟運行
GB/T 19862-2005電能質量監測設備通用要求
GB/T 14549-93 電能質量-公用電網諧波
GB/T 23331-2009 能源管理體系要求
GB/T 15316-2009 節能檢測技術通則
GB/T 17166 企業能源審計技術通則
GB/T 15587-2008 工業企業能源管理導則
2項目概況
安科瑞電氣股份有限公司于2018年12月承接了南京白敬宇制藥有限責任公司變電所運維云平臺系統設計與實施，旨在通過該系統實現白敬宇制藥維護的多個變電所集中管理和檢測，實現對配電系統電氣參數、開關狀態以及環境參量的24小時不間斷監視，并可以通過APP、短信和系統進行實時預警。
系統采用AcrelCloud-1000變電所運維云平臺，變電所現場設置數據采集箱，通過外網將數據傳輸到運維平臺服務器。
3系統架構

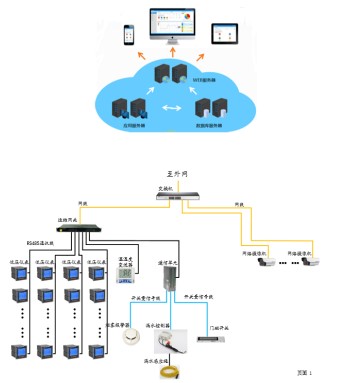

AcrelCloud-1000變電所運維云平臺采用分層分布式結構進行設計，整體架構如下：
運維云平臺包含站控管理層（運維軟件）及網絡通訊層（變電所數據網關），現場安裝多功能電力儀表及攝像頭和非電參量監測傳感器。
網關安裝于現場數據采集箱，采用嵌入式系統，實時不間斷采集數據并現場存儲，進行協議轉換后按照約定協議壓縮上傳云平臺。網關可設置觸發式報警、觸發式主動上傳，具備斷點續傳功能。網關自帶內存可存儲15天左右現場數據，網絡恢復后從斷點繼續上傳數據，保證數據不丟失。為節省流量，正常波動數據可選擇5分鐘間隔上傳，異常數據（變位、越限等）5秒內上傳并推送短信和手機APP。
4系統功能

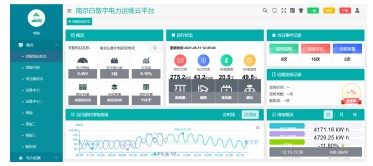

概況
顯示變電所的基本信息（電壓等級、變壓器臺數、裝機容量、運行容量）、運行狀態（功率、環境溫濕度等 、事件信息(遙信事件、遙測事件）、當日用能情況(逐時用能趨勢、環比用能情況) 。

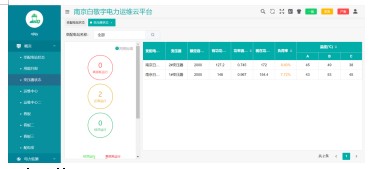

變壓器監測
顯示變壓器的運行狀況，變壓器列表顯示變壓器的電壓等級；變壓器狀態顯示變壓器的運行參數，即變壓器的負荷、功率、電流、電壓、溫度以及功率曲線。

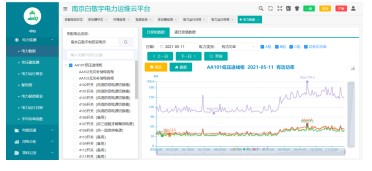

電力數據
電力數據顯示變電所各回路的電力數據和曲線，包括電流、相電壓、線電壓、頻率、功率因數、有功功率、無功功率、視在功率等參數，并可導出圖表。

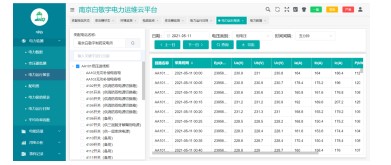

電力運行報表
電力運行報表顯示各回路分時段的電力參數和電能的實時值，如下圖所示：

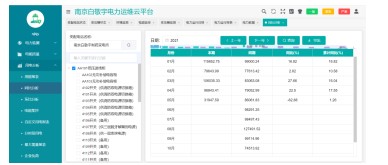

用電分析
用電分析包括用能報表、同比分析、環比分析、電能集抄、計量及線路損耗：
事件記錄
事件記錄方便運維人員查看瀏覽斷路器合分、門開門關、電流電壓越限告警、短信日志、平臺運行日志：

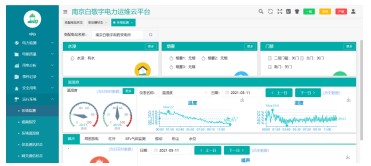

運行環境
運行環境包括環境監測、視頻監視、環境溫濕度、儀表通訊狀態和網關通訊狀態：

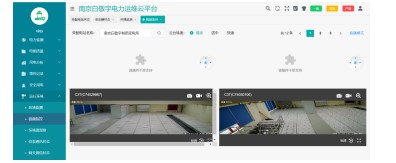

視頻監控
視頻監控展示了變電所內的實時視頻畫面：
5前景展望
根據運維云平臺運行效果分析，安科瑞為白敬宇制藥提供的AcrelCloud-1000變電所運維云平臺具備以下優勢：
為配電室數量多并且很分散的運維客戶提供運維管理解決方案。該平臺可以實時全方位的監視各配電系統的運行狀態和電量數據，省時省力。
通過手機APP、短信報警，讓管理人員更及時的了解配電系統運行隱患和異常情況，保證各配電房供電系統運行安全。
平臺提供用戶概況、電力數據監測、電能質量分析、用電分析、日/月/年用能數據報表、異常事件報警和記錄、運行環境監測、運維派單等功能，并支持多平臺、多終端數據訪問。滿足用戶多方面需求。
6結束語
AcrelCloud-1000變電所運維云平臺運用互聯網和大數據技術，提供實時全方位的監視用戶配電系統的運行狀態和電量數據，為用戶提供更便捷、更全面的運維服務。
參考文獻：
[1]《電力電測數字儀表原理與應用指南》， 任致程、周中，中國電力出版社
[2]《電力監控系統在供配電設計中的應用》，高士宏，科技風
[3]《電力監控運用于10kv供配電設計》，姚強，科技天地
